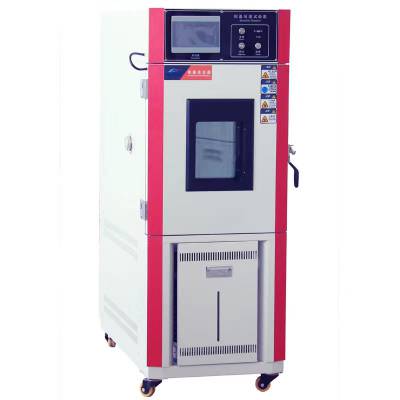

普桑达 TH-120S 天津高低温交变湿热试验箱 光伏组件试验箱由调温（加温、制冷）和增湿两部分组成。通过安装在箱体内顶部的旋转风扇，将空气排入箱体实现气体循环、平衡箱体内的温、湿度，由箱体内置的温、湿度传感器采集的数据，传至温、湿度控制器（微型信息处理器）进行编辑处理，下达调温调湿指令，通过空气加热单元、冷凝管以及水槽内加热蒸发单元的共同完成。

加湿系统：

（1）加湿：外置隔离式全不锈钢浅表面蒸发式加湿器，通过加热形成湿蒸气加湿，通过探头检湿度。

（2）供水：隐藏式水箱供水，小水泵自动抽水到加湿桶，可回收余水.节水降耗。

（3）除湿：机械制冷除湿

加热系统：鳍片散热管形镍铬合金不锈钢电加热器。

制冷系统：

（1）制冷机采用全封闭法国泰康（或半封闭德国谷轮）压缩机。

（2）冷冻系统采用单元或二元式低温回路系统设计。采用风冷单机压缩/风冷复叠压缩制冷方式

风路循环系统：

（1）采用多翼式离心送风机***送风循环，避免任何死角，可使测试区域内温湿度分布均匀。

（2）风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。

（3）采用可上、下、左、右调整导风板，以***温、湿度均匀分布。

箱体构造：

内箱材质： 进口优质sus304，8k镜面不锈钢板制作，设计合理，经久耐用。

外箱材质：采用拉丝不锈钢或A3钢板数控机床加工成型，易清洁，耐老化，具有经久耐用，抗磨损，耐腐蚀等特点。

保温材质 ：高密度PU硬质发泡+高密度硅酸铝棉

试验箱试验空间为SUS#304 8K镜面不锈钢，采用不漏气焊接工艺制造。试验箱试验空间备有样品架支撑搁架，适合插入样品架，且高度可调节。

试验箱试验空间与试验箱门之间为厚度为100mm的超细玻璃保温棉，可有效增强试验箱在正常工作时的气密性，从而***箱内试验温度的稳定性和均匀性。

箱体左侧均配备一个直径为50mm的引线孔，方便用户的外接测试电源线或信号线使用。（同时：孔径和孔数如需增加可另说明）

试验箱门中心的位置安装一个观察窗口，用以观测室内试样的变化。观察窗采用三层中空钢化玻璃,内外双层胶合片式导电膜，具有透明、隔热、不易产生蒸汽结霜等优点，配有优质照明灯，可在光线不足时辅助观看试验箱内试验情况。

设备的制冷系统安装在底部，以确保在规定的时间内将温度和湿度降到所要求的数值。

设备的控制部分设计在设备的顶部，分布有温控仪、控制开关等，操作方便，简单，易于维护。

普桑达 TH-120S 天津高低温交变湿热试验箱 光伏组件试验箱技术参数：

【在无试验负荷、无层架情况下稳定2小时后测定的性能。另外，关于温度上升及下降时间是指风冷式在室温＋25℃,空载时的性能。】

型号：BY-260TH-120S

工作室尺寸：40×60×50cm（120升）

外箱尺寸约：92×165×97cm

1.温度范围：-20~+150℃；-40~-150℃；-70~+150℃

2.湿度范围：20~98%RH

3.温湿度均匀度：≤2.0℃/≤3.0%RH

4.控制精度：温度±0.5℃；湿度±2.5%RH

5.升降温时间：升温每分钟约3.0℃(非线性空载)
              降温每分钟约0.7℃(非线性空载)

6.精度范围：温度：设定精度±0.1℃，指示精度±0.1℃，解析度±0.1℃；湿度：设定精度±1％R.H，指示精度±1％R.H，解析度±1％R.H

7.配置：观视窗；测试孔（直径50mm）；试品架2套；照明灯一套；湿球纱布

普桑达 TH-120S 天津高低温交变湿热试验箱 光伏组件试验箱控制系统：

控制器：7寸液晶数显可编程触摸屏控制器。

控制器规格:

精度:温度±0.1℃＋1digit

分辨率:温度±0.01

温度斜率:0.1～9.9可设定.

具有上下限待机及警报功能.

温度入力信号 PT100.

画面显示功能:

温度设定（SV）与实际（PV）值直接显示

可显示目前执行程序号码,段次,剩余时间及循环次数

运转累计时间功能

具单独程序编辑画面。

屏幕显示保护功能可作定时，TIMER或手动关闭设定.

程序容量及控制功能:

可使用的程序组:共120个PATTEN.

可使用的记忆容量:共1200个 SEGMENTS.

可重复执行命令

SEGMENTS时间设定0～99Hour59Min.

具有断电程序记忆,复电后自动启动并接续执行程序功能.

具RS-232通讯接口配专用测试软件（选配件）

程序执行时可实时显示图形曲线.

具有预约启动及关机功能.

具有日期,时间调整功能.
