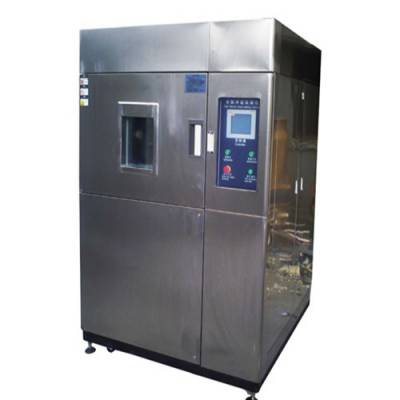

一、小型冷热冲击试验箱产品用途:

适用于电子、汽车配件、金属、化学材料、塑胶等行业，测试各种材料对高、低温的反复抵拉力，试验产品于热涨冷缩产生的物理伤害或化学变化，可确认产品的品质，从精密的IC到重机械的组件，无一不需要它的认同。

二、小型冷热冲击试验箱结构特点:

1、产品外形美观、结构合理、工艺***、选材考究，具有简单便利的操作性能和可靠的设备性能。

2、分为高温箱,低温箱,测试箱三部分,采用独特的断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷,热温度导入测试区实现冷热冲击测试目的。

3、采用进的计测装置, 控制器采用大型彩色液晶人机触控对话式LCD人机接口控制器,操作简单, 学习容易, 稳定可靠。中、英文显示完整的系统操作状况、执行及设定程序曲线。具96个试验规范独立设定,冲击时间999小时59分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行。

4、箱体左侧具一直径50mm之测试孔，可供外加电源负载配线测试部件。

5、可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲、热冲、冷热冲击之功能，具备高低温试验机的功能。

6、具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制精度高。

7、***科学的空气流通循环设计，使室内温度均匀，避免任何死角。

8、完备的安全保护装置，避免了任何可能发生安全隐患，***设备的长期可靠性。

9、可设定循环次数及除霜次数自动（手动） 除，出风口于回风口感知器检测控制，风门机构切换时间为10秒内完成，冷热冲击温度恢复时间为5分钟内完成。运转中状态显示及曲线显示,发生异常状况时,萤幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现输入电力不稳定时,具有紧急停机装置。

10、冷冻系统采用复迭高效低温回路系统设计，冷冻机组采用欧美***压缩机，并采用对臭氧系数为零的绿色环保（HFC）制冷剂R507，R23。

11、***安全保护功能：电源过载保护、漏电保护、控制回路过载、短路保护、压缩机保护、接地保护、超温保护、报警声讯提示等。

三、小型冷热冲击试验箱运行控制系统：

1、钣金：内箱材质：镜面不锈钢板(SUS304，1.0mm厚)，外箱材质: 不锈钢(1.0mm厚)。

2、保温材质:高温槽: 24k玻璃棉，低温槽: 聚胺脂硬质发泡+玻璃棉。

3、加热器:鳍片式散热管镍铬合金U型高效加热器，自动演算高***PID+SSR控制（演算周期：1～4S可设），使其热损耗量与加热量相当，故比传统ON/OFF控制省电约30%。

4、送风循环系统:台制马达2台，附不锈钢加长轴心；多翼式扇叶(SIROCCO FAN)；台制离心排风机一台。

5、温度冲击执行机构:采用台湾压德克全套***气动组件。

6、冷冻系统：压 缩 机:法国泰康压缩机2台，冷 凝 器:水冷壳管式冷凝器，冷却方式：风冷/水冷。

7、控制系统：韩国TIME880或日本OYO8226，微电脑大型彩色液晶显示触控式控制器，中英文显示控制系统。具有RS-232通讯界面及连接软件，可于电脑荧幕上设计程序、收集测试资料与记录、呼叫程序执行、可实现远程控制。

8、控制方式与特色︰利用低温及高温蓄冷蓄热储存槽，依动作需要打开DAPER，达到快速冲击效果；平衡调温控制系统(BTC)，以P.I.D.方式控制SSR，使系统之加热量等于热损耗量，故能长期稳定使用。

四、小型冷热冲击试验箱性能特点：

1、气动式阀门方便开启，***气密及断热保护；

2、试验槽完全静止，可由测试孔外加负载配线；

3、蓄能方式可避免使用者职业伤害；（注：液态气体所产生的废气，吸入肺部致使肺部氧气量减少，而产生工作倦怠，注意力不集中等）

4、温度控制精度高，全部采用PID自动演算控制；

5、可选择始动位置，高温或低温开始循环；

6、具有预约起动功能；

小型冷热冲击试验箱型号规格：

1、型号：BY-260D-80

工作室尺寸：（宽×高×深mm）500×400×400

外箱尺寸：（宽×高×深mm）1600×2000×1500

温度冲击范围：A/0 ℃～-40 ℃ , B/-10 ℃～-55 ℃ , C/-10 ℃～-65 ℃

温度范围：

高温区：+60 ℃ ～ 200 ℃

低温区：A/-10 ℃～-40 ℃ , B/-10 ℃～-60 ℃ , C/-10 ℃～-70 ℃

工作室：A/0 ℃～-40 ℃ , B/-10 ℃～-55 ℃ , C/-10 ℃～-65 ℃

温度波动度: ±0.5℃

温度均匀度：±3℃

温度恢复时间:3~5min

高温槽升温速度:平均约5℃/min

低温槽降温速度:平均约1.5℃/min

高低温暴露时间:30min以上

高低温转换时间：≤15秒

安装调试及验收：

需方负责根据供方的要求提供设备安装所需的所有外部条件，并负责将设备就位，相应其它部件、附件处于可安装状态。

供方负责在需方所在地进行现场安装调试，并提供安装调试记录，安装调试完成后，由供需双方人员在调试验收报告上签字认可。
